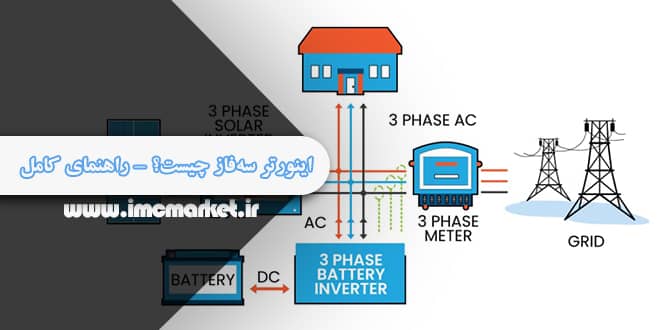

اینورتر سهفاز چیست؟ — راهنمای کامل
آخرین بروز رسانی: 29 مهر 1404
بدون دیدگاه
در صنعت امروز، کنترل دقیق موتورهای الکتریکی سهفاز بهعنوان یکی از ابزارهای کلیدی در افزایش کارایی و صرفهجویی انرژی مطرح است. اینورتر سهفاز (Three-Phase Inverter) دستگاهی الکترونیکی است که ولتاژ مستقیم (DC) را به ولتاژ متناوب سهفاز (AC) تبدیل میکند، همزمان با امکان کنترل فرکانس، ولتاژ و فاز خروجی. بدین ترتیب، موتورهای سهفاز میتوانند با سرعت و گشتاور قابل تنظیم، بدون تغییر در ساختار مکانیکی، کار کنند.
در ادامه با ساختار، عملکرد، مزایا، کاربردها و نکات نصب و نگهداری این دستگاه آشنا میشویم.
ساختار و اجزای کلیدی اینورتر سهفاز
یک اینورتر سهفاز معمولاً از اجزای زیر تشکیل میشود:
| جزء | نقش / وظیفه |
|---|---|
| ورودی DC | منبع تغذیه اولیه (باتری، پنل خورشیدی، رکتیفایر) که انرژی را در قالب DC تأمین میکند. |
| مدار لینک DC (خازنهای صافی) | تثبیت ولتاژ، کاهش نوسانات و فیلترینگ اولیه برای ارائه ورودی پایدار به مدار کلیدزنی. |
| کلیدهای قدرت (معمولاً IGBT یا MOSFET) | کلیدزنی سریع برای تولید پالسهای AC از منبع DC. |
| مدار درایور کلیدها | فرمان روشن/خاموش شدن کلیدها را از کنترلکننده به کلیدها منتقل میکند. |
| مدار کنترل (CPU / DSP) | مغز اینورتر؛ مدیریت منطق کنترل، محافظت، محاسبات و تولید سیگنال به کلیدها. |
| خروجی سهفاز AC | جریان متناوب سهفاز با ولتاژ، فرکانس و فاز مطلوب که به موتور عرضه میشود. |
چگونگی عملکرد اینورتر سهفاز
فرآیند کار به سه مرحله اصلی تقسیم میشود:
- مصرف ورودی DC
انرژی DC از منبع به ماژول لینک DC منتقل میشود. - کلیدزنی هوشمند
با استفاده از الگوریتمهای کنترل (نظیر PWM)، کلیدهای قدرت با فرکانس بالا روشن و خاموش میشوند تا پالسهایی شبیه به موج AC تولید کنند. - شکلدهی موج خروجی و گسنرش آن
پالسهای تولیدی توسط فیلترها و مدار کنترل به موج شبهسینوسی سهفاز تبدیل شده و به موتور داده میشود. کاربر میتواند فرکانس خروجی را تغییر دهد تا سرعت موتور تنظیم شود.
روشهای کنترل در درایو (Drive Control)
بسته به کاربرد، چند روش کنترل معروف برای موتور وجود دارد:
- کنترل V/F (ولتاژ به فرکانس)
سادهترین روش؛ ولتاژ و فرکانس متناسب با هم تغییر میکنند. مناسب کاربردهایی که نیاز به دقت بالا ندارند (مثلاً پمپ، فن). - کنترل برداری (Vector Control / Field Oriented Control, FOC)
دقت بالا در کنترل سرعت و گشتاور حتی در بارهای متغیر؛ مناسب کاربردهای حساس صنعتی مثل نقاله، جرثقیل. - کنترل DTC (Direct Torque Control)
کنترل مستقیم گشتاور بدون نیاز به سنسور سرعت؛ پاسخ سریعتر و عملکرد بالا در کاربردهای پرسرعت.
مزایا و نقاط قوت استفاده از اینورتر سهفاز
بهکارگیری اینورتر سهفاز در سیستمهای موتوری صنعتی یا نیمهصنعتی دارای مزایایی است که در ادامه برخی از مهمترین آنها را میبینید:
- صرفهجویی مصرف انرژی: موتور فقط به اندازه نیاز بار انرژی دریافت میکند، نه بیشتر.
- عمر بالاتر تجهیزات: استارت نرم و کنترل دقیق از ضربههای مکانیکی و تنشهای اضافی جلوگیری میکند.
- کنترل نرم راهاندازی و توقف: کاهش لرزشها و شوکهای مکانیکی هنگام راهاندازی و قطع جریان.
- انعطاف در مدیریت سرعت و گشتاور: قابلیت تطبیق با شرایط مختلف فرآیند بدون تغییر مکانیکی.
- محافظت و تشخیص خطاها: قابلیت تشخیص اضافهبار، ولتاژ بالا/پایین، قطع فاز و سایر خطاها.
- قابلیت ارتباط و هوشمندسازی: امکان اتصال به سیستمهای اتوماسیون (PLC، شبکه صنعتی) برای کنترل متمرکز.
کاربردهای رایج اینورتر سهفاز در صنعت
چند حوزه رایج که در آنها استفاده از اینورتر سهفاز معمول است:
- کنترل سرعت پمپها، فنها و کمپرسورها برای صرفهجویی انرژی و کنترل جریان سیال
- حرکت نرم و کنترل دقیق جرثقیل، آسانسور و بالابر
- همگامسازی خطوط تولید و نوار نقالهها
- ماشینآلات فرز، تراش، میکسر و همزنهای صنعتی
- استفاده در پروژههای انرژی خورشیدی برای تغذیه موتورهای سهفاز از برق DC پنلها
مقایسه: اینورتر تکفاز در مقابل سهفاز
| ویژگی | اینورتر تکفاز | اینورتر سهفاز |
|---|---|---|
| توان قابل پشتیبانی | پایینتر، مناسب بارهای سبک و خانگی | بسیار بالاتر، مناسب موتورهای بزرگ صنعتی |
| دقت کنترل گشتاور و سرعت | محدود | بسیار دقیق و پاسخ سریع |
| پیچیدگی طراحی | سادهتر | پیچیدگی بیشتر در کنترل و طراحی |
| بُرد کاربرد | مصارف کوچک، وسایل الکتریکی خانگی | ماشینآلات صنعتی، خطوط تولید بزرگ |
راهنمای نصب و راهاندازی
برای نصب صحیح و عملکرد بهینه، مراحل زیر را دنبال کنید:
- انتخاب محل نصب مناسب
دستگاه را به صورت عمودی نصب کنید و اطرافش دسترسی لازم برای عبور هوا و خنکسازی را فراهم کنید (معمولاً ۱۰–۱۵ سانتیمتر فضای آزاد بالا و پایین). - سربندی موتور (وصل کردن به صورت ستاره یا مثلث)
- اگر ولتاژ شبکه صنعتی در منطقه شما ۳۸۰ ولت است، معمولاً موتور را در اتصال ستاره (Y) میبندند.
- اگر شبکه ۲۲۰ ولت باشد، اتصال مثلث (Δ) مناسبتر است.
- دقت کنید که اگر اتصال نادرست انجام شود، موتور آسیب خواهد دید.
- سیمکشی و ارتبندی
- برق ورودی شبکه به ترمینال ورودی اینورتر
- کابلهای خروجی از اینورتر به موتور
- اتصال ارت (زمین) با مسیر کم امپدانس و اتصال شیلد کابل (در سمت موتور و اینورتر)
- جدا نگه داشتن کابلهای قدرت از کابلهای کنترل/سنسور برای کاهش تداخل نویز
- تنظیمات اولیه و تست
- وارد کردن مشخصات موتور (توان، جریان، سرعت نامی)
- تعیین زمان شتاب (Ramp Up) و کاهش سرعت (Ramp Down)
- آزمون جهت گردش موتور؛ اگر جهت اشتباه بود، دو فاز خروجی را جابهجا کنید
- تست تحت بارهای مختلف، بررسی عملکرد و پاسخ به تغییر سرعت
نگهداری و عیبیابی
برای افزایش عمر دستگاه و کاهش خرابیها:
- بررسی دورهای دمای اینورتر، وضعیت اتصالات و وضعیت فنها
- پاکسازی هیتسینک و فیلترهای هوا از گردوغبار
- کنترل خطاهای نمایش دادهشده و رفع سریع آنها
- آزمایش عملکرد در سرعتها و بارهای متفاوت جهت ارزیابی عملکرد سیستم
مدیریت نویز الکترومغناطیسی (EMC)
به علت کلیدزنی سریع در اینورترها، تولید نویز یکی از چالشهای پیشرو است:
- نویز رسانشی (Conducted EMI): از طریق کابلهای ورودی و خروجی به سیستم برق منتقل میشود
- نویز تشعشعی (Radiated EMI): از کابلها و بدنه دستگاه منتشر میشود
برای کاهش آن:
- بهکارگیری فیلتر ورودی (RFI/EMI)
- استفاده از راکتور ورودی برای کاهش هارمونیکها و نوسانات
- نصب راکتور خروجی و فیلتر سینوسی در خروجی
- رعایت جداسازی کابل قدرت و سیگنال
- اتصال مناسب ارت و شیلد کابل
نکات مهم در انتخاب اینورتر سهفاز
در هنگام خرید، به موارد زیر دقت کنید:
- توان و جریان نامی اینورتر باید ۱۰–۲۰٪ بیشتر از نیاز موتور باشد تا بار اضافی به دستگاه نیاید
- انتخاب روش کنترل مناسب با کاربرد (V/F، برداری، DTC)
- برند معتبر با پشتیبانی گارانتی و خدمات پس از فروش
- انطباق با استانداردهای EMC و وجود فیلترهای داخلی
- پشتیبانی از پروتکلهای صنعتی (مانند Modbus، Profibus، Ethernet/IP) برای اتصال به سیستم کنترل
