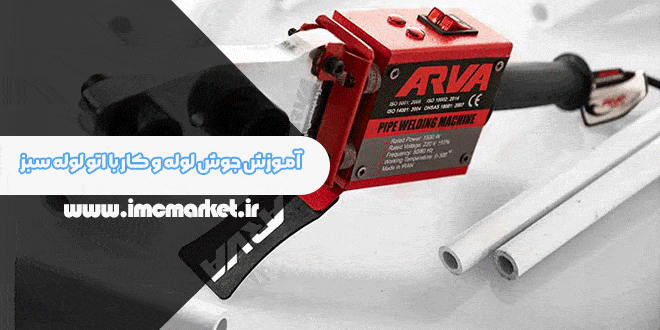

آموزش جوش لوله و کار با اتو لوله سبز

اتو لوله سبز، ابزاری کارآمد برای اتصال لوله‌ های سبز یا پلی پروپیلن (PP) است. این لوله‌ ها به طور گسترده در سیستم ‌های لوله کشی آب و فاضلاب ساختمان‌ ها به کار می‌روند.

لوله‌های سبز به دلیل مزایایی مانند مقاومت بالا در برابر خوردگی، رسوب و مواد شیمیایی، انعطاف‌پذیری، وزن سبک و قیمت مناسب، به طور گسترده‌ای در سیستم‌های لوله کشی آب و فاضلاب ساختمان‌ مورد استفاده قرار می‌گیرند. و تنها وسیله ی مناسب برای اتصال این لوله های کاربردی اتو لوله سبز است که به نام های اتو لوله جوشی، اتو لوله پلیمری و دستگاه جوش لوله سبز نیز شناخته می‌شود.

این دستگاه دارای ساختاری ساده و عملکردی سریع می باشد به این صورت که دو المنت برقی در این دستگاه ها کار ایجاد گرما را انجام می دهند .در مرحله بعدی این گرما از طریق راکت فلزی دستگاه به لقمه هایی که به صورت نر و ماده وجود دارند منتقل می شود.

لقمه و یا قالب ماده برای ورود لوله و همچنین لقمه یا قالب نر برای اتصال و گرم کردن آن به کار می رود. در این مقاله به آموزش کار با اتو لوله کشی می پردازیم پس با ما همراه باشید.

مشاهده فهرست مطالب…

نحوه عملکرد اتو لوله یا جوش لوله

در هنگام کار با دستگاه اتو لوله سبز به هیچ عنوان از هیچ گونه چسبی استفاده نمی شود و تمامی عملیات جوش بوسیله حرارت انجام می پذیرد. عملکرد اتو لوله سبز بر اساس ذوب شدن لبه‌های لوله‌ها و جوش دادن آنها به یکدیگر است.

مراحل عملکرد اتو لوله سبز به شرح زیر است:

  1. گرم شدن صفحات: صفحات گرم کننده اتو لوله با استفاده از المنت‌های حرارتی گرم می‌شوند. دمای صفحات با توجه به قطر لوله تنظیم می‌شود.
  2. ذوب شدن لبه‌های لوله: زمانی که لوله‌ها در صفحات گرم قرار داده می‌شوند، لبه‌های آنها به تدریج ذوب شده و نرم می‌شوند.
  3. جوشکاری: در اثر فشار و تماس، لبه‌های ذوب شده لوله به یکدیگر جوش می‌خورند و اتصال محکمی را ایجاد می‌کنند.
  4. سرد شدن: پس از جوشکاری، لوله‌ها باید به مدت چند ثانیه در حالت ثابت نگه داشته شوند تا خنک و سفت شوند.
انواع جوش با اتو لوله سبز
انواع جوش با اتو لوله سبز

انواع جوش با اتو لوله سبز

با اتو لوله سبز می توان انواع مختلفی از جوش را انجام داد که هر کدام کاربرد خاص خود را دارند.

رایج ترین انواع جوش با اتو لوله عبارتند از:

  1. جوش سر به سر:

این نوع جوش برای اتصال دو لوله با قطر یکسان استفاده می شود. برای انجام این نوع جوش، ابتدا باید انتهای هر دو لوله را به صورت صاف برش دهید. سپس لوله ها را در صفحات گرم شده اتو لوله قرار دهید و به مدت چند ثانیه نگه دارید تا ذوب شوند.

بعد از ذوب شدن، لوله ها را به سرعت از اتو لوله خارج کرده و به هم فشار دهید تا به طور کامل به یکدیگر بچسبند. این نوع جوش به دلیل سادگی و استحکام بالا، در بسیاری از کاربردها مانند لوله کشی آب و فاضلاب، سیستم های تهویه مطبوع و مصارف صنعتی مورد استفاده قرار می گیرد.

  1. جوش کوپلر:

این نوع جوش برای اتصال دو لوله با قطرهای مختلف استفاده می شود. برای انجام این نوع جوش، ابتدا باید از یک کوپلر با قطر مناسب استفاده کنید. سپس کوپلر را روی یکی از لوله ها قرار دهید و آن را در صفحات گرم شده اتو لوله قرار دهید. بعد از ذوب شدن کوپلر، لوله دوم را داخل کوپلر قرار داده و به مدت چند ثانیه نگه دارید تا به طور کامل به یکدیگر بچسبند. جوش کوپلر به دلیل کاربردی بودن و سهولت انجام، در لوله کشی‌های ساختمانی، صنعتی و کشاورزی کاربرد فراوانی دارد.

  1. جوش زانو:

این نوع جوش برای تغییر مسیر لوله استفاده می شود. برای انجام این نوع جوش، ابتدا باید از یک زانوی با قطر مناسب استفاده کنید. سپس زانو را روی لوله قرار دهید و آن را در صفحات گرم شده دستگاه جوش قرار دهید. بعد از ذوب شدن زانو، لوله را داخل زانو قرار داده و به مدت چند ثانیه نگه دارید تا به طور کامل به یکدیگر بچسبند.

  1. جوش سه راهی:

این نوع جوش برای انشعاب گرفتن از لوله استفاده می شود. برای انجام این نوع جوش، ابتدا باید از یک سه راهی با قطر مناسب استفاده کنید. سپس سه راهی را روی لوله قرار دهید و آن را در صفحات گرم شده اتو لوله قرار دهید. بعد از ذوب شدن سه راهی، لوله ها را داخل سه راهی قرار داده و به مدت چند ثانیه نگه دارید تا به طور کامل به یکدیگر بچسبند.

نکات مهم در هنگام جوشکاری با اتو لوله کشی:

  • از اتو لوله با توان مناسب برای قطر لوله خود استفاده کنید.
  • قبل از شروع جوشکاری، مطمئن شوید که لوله ها تمیز و خشک هستند.
  • هنگام جوشکاری، لوله ها را ثابت نگه دارید تا از کج شدن یا نشت جلوگیری کنید.
  • از دستکش و عینک ایمنی استفاده کنید.
  • از تماس مستقیم صفحات گرم اتو لوله با پوست خودداری کنید.
آموزش کار با اتو لوله کشی
آموزش کار با اتو لوله کشی

آموزش کار با اتو لوله کشی

مرحله اول:

آماده سازی سطوح است که در دو مرحله انجام می شود

  • اندازه گیری و برشابتدا با استفاده از متر طول لوله مورد نیاز خود را اندازه گیری کنید. سپس لوله را با اره مخصوص لوله‌های سبز به اندازه مورد نظر برش دهید. لبه‌های برش را با سمباده صاف کنید تا پلیسه‌ای باقی نماند. اتصالات مورد نیاز خود را انتخاب کنید و آنها را نیز به اندازه مناسب برش دهید.
  • تمیز کردندر این مرحله محل اتصال لوله و اتصالات را با یک پارچه تمیز از گرد و غبار، چربی و هرگونه آلودگی پاک کنید. ذرات و آلودگی‌ها می‌توانند کیفیت اتصال را تحت تاثیر قرار دهند. در صورت نیاز به تغییر مسیر یا انشعاب گرفتن، از زانو، سه راهی یا کوپلر با قطر مناسب استفاده کنید.

نکات مهم برای خرید اتو لوله سبز

مرحله دوم:

گرم کردن اتو لوله سبز که برای این کار نیز دو مرحله لازم است

  • روشن کردن:

دستگاه اتو لوله سبز خود را به برق زده و کلید آن را روشن نمایید ( در صورتی که اتو لوله کشی شما دارای دو المنت است می توانید هر دوی آن ها را روشن نموده تا زمان عملیات جوش کمتر شود ) سپس یک سر لوله و یک سر رابط را در محل های مربوط به خودش قرار دهید تا گرم شود.

  • تنظیم دما:

با استفاده از دکمه‌های تنظیم دما، دمای مناسب را با توجه به ضخامت لوله و اتصالات انتخاب کنید. به طور کلی، برای لوله‌های با ضخامت ۲۰ میلی‌متر، دمای ۲۶۰ درجه سانتی‌گراد مناسب است بعد از آن منتظر بمانید تا اتو به دمای مورد نظر برسد.

  • گرم شدن صفحات:

صفحات گرم کننده اتو لوله کشی را روشن کنید و منتظر بمانید تا به دمای مورد نظر برسند.

اتو لوله سبز 2315

مرحله سوم : اتصال

پس از آماده سازی لوله و گرم شدن اتو لوله سبز، نوبت به مرحله ی اتصال می رسد. در هنگام اتصال زاویه ی محل اتصال را دقیقا در نظر بگیرید ، در غیر اینصورت امکان تصحیح آن وجود نخواهد داشت

قرار دادن لوله و اتصالات:

  • لوله را به طور کامل داخل اتصالات قرار دهید.
  • به هم‌ترازی کامل لوله و اتصالات در یک راستا دقت کنید.
  • عدم هم‌ترازی می‌تواند باعث نقص در اتصال شود.

ذوب کردن:

  • صفحات داغ اتو را به طور همزمان به لوله و اتصالات فشار دهید تا ذوب شوند.
  • صفحات را به مدت ۱۰ تا ۱۵ ثانیه ثابت نگه دارید.
  • ذوب شدن کامل لوله و اتصالات برای ایجاد یک اتصال محکم ضروری است.

خارج کردن اتو:

  • پس از ذوب شدن کامل، اتو را به آرامی از لوله و اتصالات جدا کنید.
  • جدا کردن سریع اتو می‌تواند باعث ناقص شدن اتصال شود.

سرد شدن:

  • اجازه دهید تا اتصال به طور کامل خنک شود.
  • خنک شدن کامل حدود ۲ تا ۳ دقیقه طول می‌کشد.
  • در حین خنک شدن، از جابجا کردن لوله و اتصالات خودداری کنید.
استفاده از اتو لوله سبز

نکات مهم در مرحله اتصال لوله سبز:

فشار:

  • در حین ذوب کردن، فشار کافی و یکنواختی را به صفحات اتو اعمال کنید.
  • فشار نامناسب می‌تواند باعث نقص در اتصال شود.

زمان:

  • به زمان ذوب شدن لوله و اتصالات توجه کنید.
  • ذوب شدن ناکافی یا بیش از حد می‌تواند به کیفیت اتصال آسیب برساند.

حرکات:

  • از حرکات ناگهانی و تکان دادن اتو در حین ذوب شدن خودداری کنید.
  • این حرکات می‌توانند باعث نقص در اتصال شوند.

عیب یابی:

در صورت مشاهده نقص در اتصال، مانند نشت یا عدم چسبندگی، مراحل اتصال را دوباره انجام دهید.

نکات تکمیلی و ایمنی:

با رعایت این نکات و مراحل، می‌توانید به اتصالاتی محکم و بادوام با اتو لوله سبز دست پیدا کنید.

  • برای لوله‌های با ضخامت بیشتر، ممکن است به زمان ذوب شدن و فشار بیشتری نیاز باشد.
  • قبل از شروع کار، حتماً دستورالعمل‌های سازنده اتو لوله سبز را مطالعه کنید.
  • از دستکش و عینک ایمنی برای محافظت خود در برابر گرمای اتو و ذوب شدن لوله استفاده کنید.
  • در محل کار خود تهویه مناسب ایجاد کنید تا از استنشاق دود و گازهای مضر جلوگیری شود.
انواع اتو لوله سبز

انواع اتو لوله سبز

اتو لوله سبز ابزاری است که برای اتصال لوله‌های سبز (پلی پروپیلن) به یکدیگر استفاده می‌شود. این وسیله با گرم کردن سطوح لوله‌ها و ذوب کردن پلاستیک، اتصالی محکم و ضد آب ایجاد می‌کند.

اتو لوله سبز در دو نوع دستی و برقی موجود است:

اتو لوله سبز دستی:

  • این نوع اتو لوله برای مصارف خانگی و کارهای سبک مناسب است.
  • قیمت اتو لوله سبز دستی نسبت به نوع برقی ارزان‌تر است.
  • استفاده از اتو لوله دستی نیاز به مهارت و دقت بیشتری دارد.
  • اتو لوله دستی در دو مدل ثابت و متحرک موجود است.

اتو لوله سبز برقی:

  • این نوع اتو لوله برای مصارف صنعتی، حرفه ‌ای و کارهای سنگین مناسب است.
  • قیمت اتو لوله سبز برقی نسبت به نوع دستی گران‌تر است.
  • استفاده از اتو لوله برقی آسان‌تر و سریع‌تر است و نیاز به مهارت کمتری دارد.
  • اتو لوله برقی معمولاً دارای تنظیم دما و صفحه نمایش دیجیتال است.
نکات مهم در هنگام جوشکاری با اتو لوله کشی
نکات مهم در هنگام جوشکاری با اتو لوله کشی

نکات مهم در انتخاب اتو لوله سبز:

قطر لوله: اتو لوله سبز در سایزهای مختلف برای لوله‌های با قطرهای مختلف موجود است.

مصارف : اگر برای مصارف خانگی و کارهای سبک می‌خواهید اتو لوله تهیه کنید، نوع دستی مناسب است. اما اگر برای مصارف صنعتی و حرفه‌ای نیاز به اتو لوله دارید، نوع برقی را انتخاب کنید.

قابلیت ‌ها: برخی از اتو لوله‌های سبز دارای قابلیت‌های اضافی مانند تنظیم دما، صفحه نمایش دیجیتال، چراغ LED و کیف حمل هستند.

کاربردهای اتو لوله سبز
کاربردهای اتو لوله سبز

کاربردهای اتو لوله سبز

لوله کشی آب آشامیدنی: اتو لوله سبز برای اتصال لوله‌های آب آشامیدنی در ساختمان‌های مسکونی، تجاری و صنعتی مناسب است.

لوله کشی فاضلاب: اتو لوله سبز برای اتصال لوله‌های فاضلاب در ساختمان‌های مسکونی، تجاری و صنعتی مناسب است.

لوله کشی صنعتی: اتو لوله سبز برای اتصال لوله‌های در سیستم‌های صنعتی مانند سیستم‌های خنک کننده، سیستم‌های تهویه مطبوع و سیستم‌های انتقال مواد شیمیایی مناسب است.

لوله کشی کشاورزی: اتو لوله سبز برای اتصال لوله‌های آبیاری در سیستم‌های کشاورزی مناسب است.

لوله کشی استخر: اتو لوله سبز برای اتصال لوله‌های در سیستم‌های تصفیه آب استخر و جکوزی مناسب است.

چسباندن لوله سبز بدون اتو

چسباندن لوله سبز بدون اتو، فرآیندی دشوار و پرمخاطره است که به ندرت توصیه می‌شود. این روش به دلیل عدم وجود اتصالات مکانیکی محکم و ذوب شدن کامل لوله و چسب، می‌تواند منجر به نشت، ترک خوردگی و حتی انفجار لوله در فشارهای بالا شود.

دلایل متعددی برای عدم استفاده از این روش وجود دارد:

  • عدم ذوب شدن کامل لوله و چسب: در روش چسباندن بدون اتو، گرمای کافی برای ذوب شدن کامل لوله و چسب در محل اتصال ایجاد نمی‌شود. این امر منجر به ایجاد نقاط ضعیف در اتصال و افزایش احتمال نشت می‌شود.
  • عدم وجود اتصالات مکانیکی: اتو لوله، اتصالات مکانیکی محکمی را در محل اتصال ایجاد می‌کند که از جدا شدن لوله و چسب جلوگیری می‌کند. در روش چسباندن بدون اتو، چنین اتصالاتی وجود ندارد و لوله فقط به چسب متکی است.
  • خطر انفجار: در صورت گرم شدن بیش از حد لوله و چسب، ممکن است بخارات قابل اشتعال ایجاد شود که خطر انفجار را به همراه دارد.
تنظیم درجه حرارت در حین کار با اتو لوله
تنظیم درجه حرارت در حین کار با اتو لوله

تنظیم درجه حرارت اتو لوله کشی برای جوشکاری لوله‌های سبز (پلی پروپیلن)

تنظیم دمای اتو لوله کشی یکی از مهم‌ترین مراحل در فرآیند جوشکاری لوله‌های سبز است. دمای نامناسب می‌تواند منجر به جوشکاری ناقص، نشت و حتی آسیب به لوله‌ها شود.

جدول تنظیم درجه حرارت اتو لوله جوش:

قطر لوله عمق جوش  مدت زمان جوش زمان نگه داشتن زمان خنک شدن  دمای اتو
۲۰ میلی‌متر۱۴ میلی‌متر۴ ثانیه۳ ثانیه۲۰ ثانیه  ۲۰۰-۲۲۰ درجه سانتیگراد
۲۵ میلی‌متر۱۶ میلی‌متر۵ ثانیه۴ ثانیه۲۵ ثانیه۲۲۰-۲۴۰ درجه سانتیگراد
۳۲ میلی‌متر۱۸ میلی‌متر۶ ثانیه۵ ثانیه۳۰ ثانیه۲۴۰-۲۶۰ درجه سانتیگراد
۴۰ میلی‌متر۲۰ میلی‌متر۷ ثانیه۶ ثانیه۳۵ ثانیه۲۶۰-۲۸۰ درجه سانتیگراد
۵۰ میلی‌متر۲۴ میلی‌متر۸ ثانیه۷ ثانیه۴۰ ثانیه۲۸۰-۳۰۰ درجه سانتیگراد
۶۳ میلی‌متر۲۸ میلی‌متر۹ ثانیه۸ ثانیه۴۵ ثانیه۳۰۰-۳۲۰ درجه سانتیگراد
۷۵ میلی‌متر۳۲ میلی‌متر۱۰ ثانیه۹ ثانیه۵۰ ثانیه۳۲۰-۳۴۰ درجه سانتیگراد
۹۰ میلی‌متر۳۶ میلی‌متر۱۲ ثانیه۱۰ ثانیه۶۰ ثانیه۳۴۰-۳۶۰ درجه سانتیگراد
۱۱۰ میلی‌متر۴۰ میلی‌متر۱۴ ثانیه۱۲ ثانیه۷۰ ثانیه۳۶۰-۳۸۰ درجه سانتیگراد
۱۲۵ میلی‌متر۴۴ میلی‌متر۱۶ ثانیه۱۴ ثانیه۸۰ ثانیه۳۸۰-۴۰۰ درجه سانتیگراد

نکات مهم:

  • از دفترچه راهنمای اتو لوله کشی خود استفاده کنید.
  • از یک دماسنج لیزری برای اطمینان از صحت دما استفاده کنید.
  • به تدریج دما را افزایش دهید.
  • از گرم شدن بیش از حد اتو لوله کشی خودداری کنید.
  • در صورت عدم مهارت کافی، می‌توانید از یک لوله‌کش مجرب برای انجام جوشکاری لوله‌های سبز کمک بگیرید.
اتو لوله سبز فوق صنعتی کیفی مدل ۲۳۱۳
اتو لوله سبز

مزایای استفاده از اتو لوله سبز

اتصال محکم و بادوام: اتو لوله سبز با ذوب کردن سطح لوله و اتصالات، آنها را به طور محکم و دائمی به یکدیگر جوش می‌دهد. این اتصال در برابر فشار و دمای بالا مقاوم است و خیال شما را از نشتی و مشکلات احتمالی آسوده می‌کند.

سهولت استفاده: کار با اتو لوله سبز بسیار ساده است و نیاز به مهارت خاصی ندارد. با کمی تجربه در این زمینه، می‌توان از این ابزار به راحتی استفاده کند.

سرعت عمل بالا:  این وسیله به سرعت گرم می‌شود و می‌توان در مدت زمان کوتاهی تعداد زیادی لوله را به یکدیگر متصل کرد. این امر به صرفه‌جویی در زمان و هزینه شما کمک می‌کند.

ایمنی تضمین شده: اتو لوله سبز با برق کار می‌کند و در صورت استفاده صحیح، خطری برای شما ایجاد نمی‌کند.

قیمت مناسب:  اتصال با اتو لوله سبز در مقایسه با سایر روش‌های اتصال لوله، مانند جوشکاری، قیمت مناسب‌تری دارد.

معایب استفاده از اتو لوله سبز

مهارت: برای استفاده از اتو لوله سبز به کمی مهارت و تجربه نیاز دارید.

نیاز به برق: اتو لوله سبز برای گرم شدن نیاز به برق دارد.

حرارت بالا: اتو لوله سبز در حین کار با حرارت بالا کار می‌کند و باید مراقب باشید که خودتان را نسوزانید.

بیشتر بدانیم! :
