پیچ آلن پیچی است که یک حفره شش ضلعی انتها آن قرار گرفته است و آچار آلن ابزاری است که برای باز و بسته کردن پیچ های آلن به کار میرود. در ادامه سعی می کنیم ضمن معرفی آچار آلن، به بررسی مقایسه آچار آلن و ستاره ای بپردازیم.
نام آلن از یک شرکت آمریکایی برگرفته شده است که اولین بار در سال ۱۹۱۰ میلادی چنین پیچ و آچاری را ساخت. پیچ های آلن در مدل های متریک با اندازه های استاندارد بر حسب میلی متر و مدل های غیر متریک بر حسب اینچ ساخته می شوند پیچ و آچار آن مزایایی داشتند که باعث شد استفاده از آن گسترش پیدا کند و به یکی از مهم ترین ابزار ها تبدیل بشود.
از جمله مزایای این پیچ این بود که، محل آچار خور پیچ داخل حفره بود و امکان ضربه خوردن و تغییر شکل دادن آن را کمتر می کرد. یک سطح ۶ ضلعی است که باعث میشود امکان لیز خوردن آچار و همچنین خراب شدن دندانه ها به دلیل فشار زیاد کمتر بشود. آچار داخل پیچ میشود کار کردن با آن راحت تر است به خاطر این مزیت برای وصل کردن پیچ، میتوان پیچ را داخل آچار گذاشت و سپس وارد سوراخ پیچ کرد. شکل متداول این این آچارها مشابه حرف L انگلیسی است، و دسته آچار به خاطر طول بلندش باعث افزایش گشتاور می شود. نسبت به پیچ های دیگر با فشار دست کمتری باز و بسته می شود. از سر بلند آن در فضا های باریک تر و جاهایی که پیچ داخل یک سوراخ بلند قرار گرفته استفاده می شود.
انواع آچار آلن
آچار L شکل
آچارهای L شکل به دلیل دارا بودن شکل حرف “L” در ساختارشان شناخته میشوند. این آچارها دارای دو انتها هستند: یک انتهای بلند و دیگری کوچکتر. انتهای بلند برای دسترسی به پیچها و مهرهها در فضاهای باریکتر و سوراخهای طولانی کاربرد دارد، در حالی که انتهای کوچکتر برای ایجاد گشتاور بیشتر و قدرت بیشتر در باز و بسته کردن پیچها استفاده میشود.
آچار ستاره ای یا خورشیدی
این آچارها دارای سر ستارهای با ۶ پر هستند که به آن “پیچ ستارهای” یا “پیچ خورشیدی” هم گفته میشود. این طراحی به آچار امکان اعمال گشتاور بیشتری بر روی پیچها و مهرهها را میدهد. از آنها در مواردی که نیاز به اتصال محکم و قوی استفاده میشود، مانند دستگاههای الکترونیکی و تجهیزات دقیق استفاده می شود.
آچار آلن T شکل
دارای دسته T بزرگ است که به کاربر امکان میدهد گشتاور بیشتری به پیچ یا مهره اعمال کند. این طراحی مخصوصاً برای کاربردهایی که نیاز به گشتاور زیادی دارند، مانند صنایع مکانیکی و ساخت و ساز مناسب است.
آچار آلن P شکل
شبیه آچار T شکل، اما با دسته ارگونومیکتر و طراحی جذابتر. دسته P شکل به کاربر امکان میدهد با راحتی بیشتری کار کند و گشتاور مطلوب را تولید کند.
آچار آلن سه طرفه
آچارهای آلن سه طرفه دارای سه طرف مثلثی هستند و به دلیل طراحیشان برای فضاهای محدود و سخترس به کار میروند. در عملکرد دستی در مکانهایی که دسترسی به سوراخها محدود است مفید هستند.
آچار حلقه ای
آچارهای آلن حلقه ای دارای اندازههای مختلف در یک حلقه قرار دارند. این طراحی امکان جابجایی و حملونقل آسان را فراهم میکند و در مکانهای کوچک مانند جیبها و جعبههای ابزار استفاده مناسبی دارد.
آچار آلن چاقویی
مجموعهای از آچارهای آلن در اندازههای مختلف که به شکل چاقو باز میشوند. این طراحی جمعآوری و استفاده از انواع مختلف آچارها را آسان میکند و مناسب برای استفاده در مواقع مختلف است.
کاربرد آچار آلن
- الکترونیک و مکانیک دقیق: تعمیرات دقیق در دستگاهها و ابزارهای الکترونیکی و مکانیکی
- صنعت خودرو: در تولید و تعمیرات خودروها برای پیچ و مهرههای مختلف
- ساخت و ساز: نصب و تعمیرات در صنعت ساخت و ساز
- صنعت هوا و فضا: در تجهیزات پیچیده صنایع هوا و فضا
- ابزارهای برقی: تعمیر و تنظیم ابزارهای برقی مانند میخگوشتیها و حفاریها
- تعمیرات دوچرخه و اسکوتر: در تعمیر و تنظیم دوچرخهها و اسکوترها
- صنایع چوبی و مبلمان: در مونتاژ مصنوعات چوبی و مبلمان
- تجهیزات پزشکی و دقیق: در تعمیرات تجهیزات پزشکی و ابزارهای دقیق
مقایسه آچار آلن با ستاره ای
آچار ستاره ای با الگو گرفتن از آچار آلن طراحی شده است کارکردی مشابه همان آچار آلن دارد تفاوت آن با آلن به جای یک ۶ ضلعی شبیه یک شتاره ۶ پر است. اولین بار در سال ۱۹۶۷ میلادی ساخته شده است .
امروزه به شکل متداولی در قطعات لپ تاپ و کامپیوتر و وسایل نقلیه استفاده میشود مزیت این پیچ نسبت به آلن و پیچ چهارسو یا دوسو در شکل مخصوص آن است که باعث میشود آچار بیشتر داخل سری پیچ در گیر شود و امکان بیرون آمدن یا سر خوردن آن کمتر باشد به علاوه این آچارها به نسبت آلن هم اندازه خود گشتاور بیشتری وارد میکنند.
همین ویژگی گشتاور و نیروی بیشتر که این پیچ وارد میکند باعث میشود تا در وسایلی که قطعات ریزی دارند مثل گوشی همراه یا حتی صنایع فضایی این پیچ روز به روز بیشتر استفاده بشود چون در عین حال که انداره کوچکی دارد بسیار محکم و مقاوم محل اتصال را نگه میدارد بر خلاف آچار آلن سایز بندی این آچارها مخصوص به خودشان است.مدل هایی از آچار آلن ساخته شده است که تقریبا سر گردی دارد.
شکل گرد باعت میشود بتوان آچار را به طور زاویه دار و به شکل مایل وارد پیچ کرد. البته کار کردن با آن زیاد راحت نیست و داخل امکان سر خوردن آچار داخل پیچ زیاد است ولی برای مواردی که فضای کافی برای راحت داخل کردن آچار و چرخاندن آن وجود ندارد مفید است.

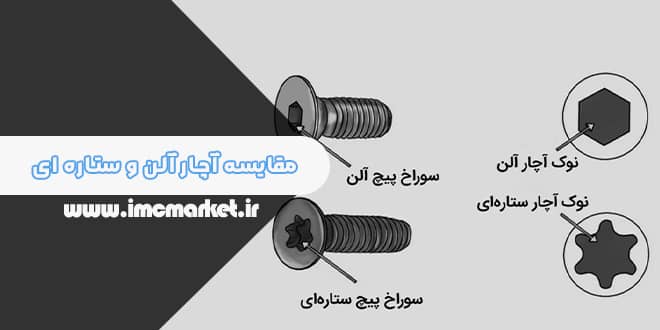

در بررسی مقایسه آچار آلن و ستاره ای می توان گفت که نوک آچار آلن شش ضلعی است. این به این معناست که نوک آچار شش وجه دارد. نوک آچار ستارهای شبیه به یک ستاره با برآمدگیها و تورفتگیهای ریز است که از همان شکل باعث ایجاد تماس بهتری با سر پیچ میشود و خراب شدن آن را کاهش میدهد.
این نوع آچار به صورت گستردهتری در تعمیرات خودروها، استفاده میشود. به طور خلاصه، تفاوت اصلی بین آچار آلن و آچار ستارهای در شکل نوک آنها و نوع تماس با پیچ است.
کوچک بودن این آچار باعث میشود به راحتی مجموعه ای از آن ها برای سایز های مختلف قابل استفاده و قابل حمل و نقل باشد. و همین اندازه کوچک باعث میشود راحت گم شوند، به همین خاطر معمولا این آچار ها داخل یک بسته بندی یا متصل به هم در بازار عرضه می شود بهترین جنس این آچار ها فولاد با کیفیت می باشد و دسته های بلندتری دارند.
