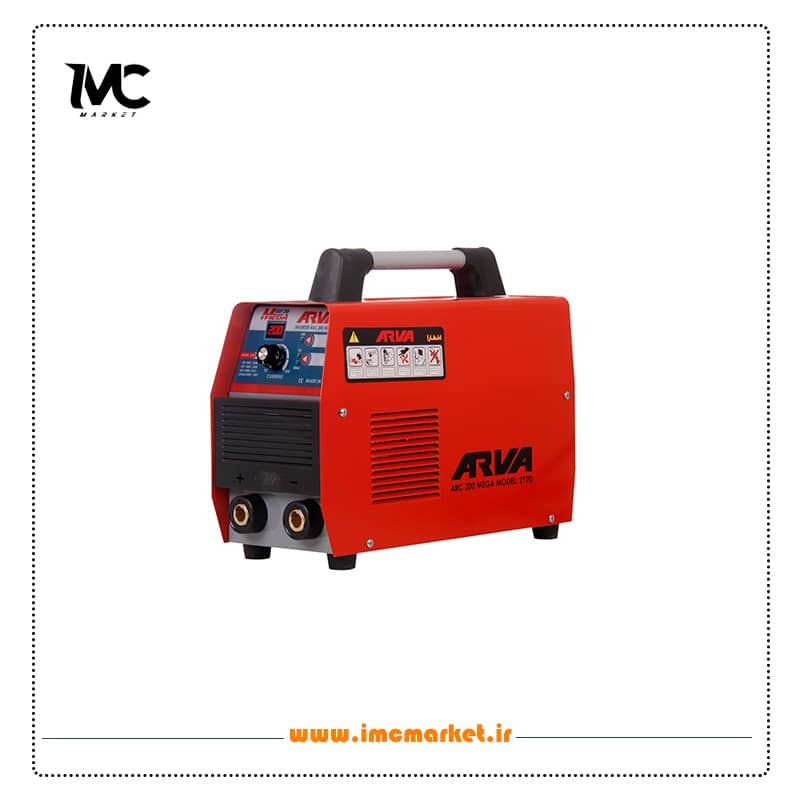

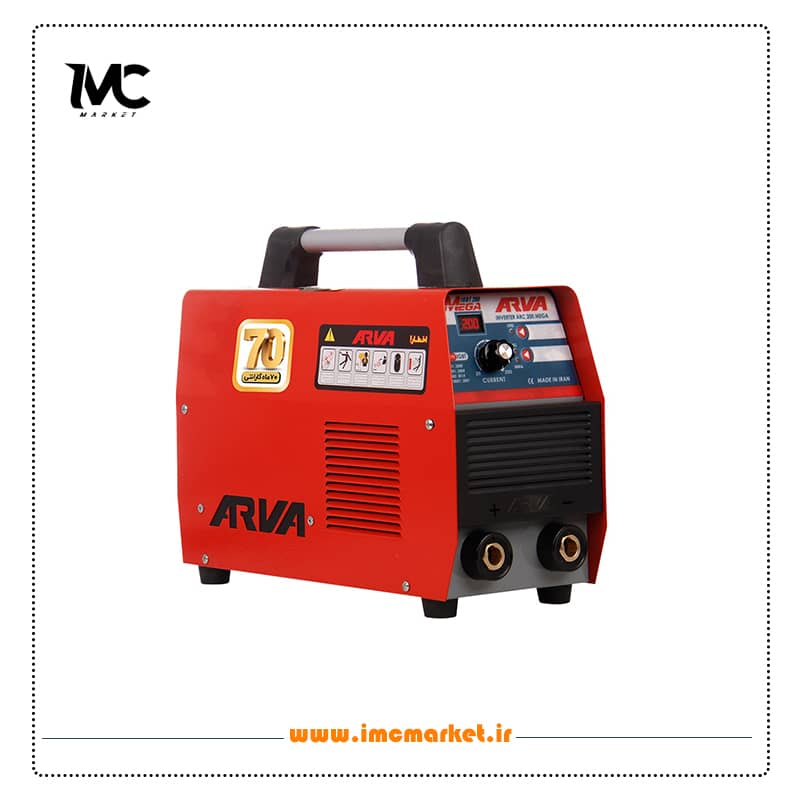

اینورتر جوشکاری ۲۰۰ آمپر آروا مدل ۲۱۷۰

همراه این دستگاه جوش متعلقات با کیفیتی نظیر انبر جوش و انبر اتصال وجود دارد. در ادامه ویدیو تاثیر متعلقات اینورتر در کیفیت جوشکاری را مشاهده کنید.

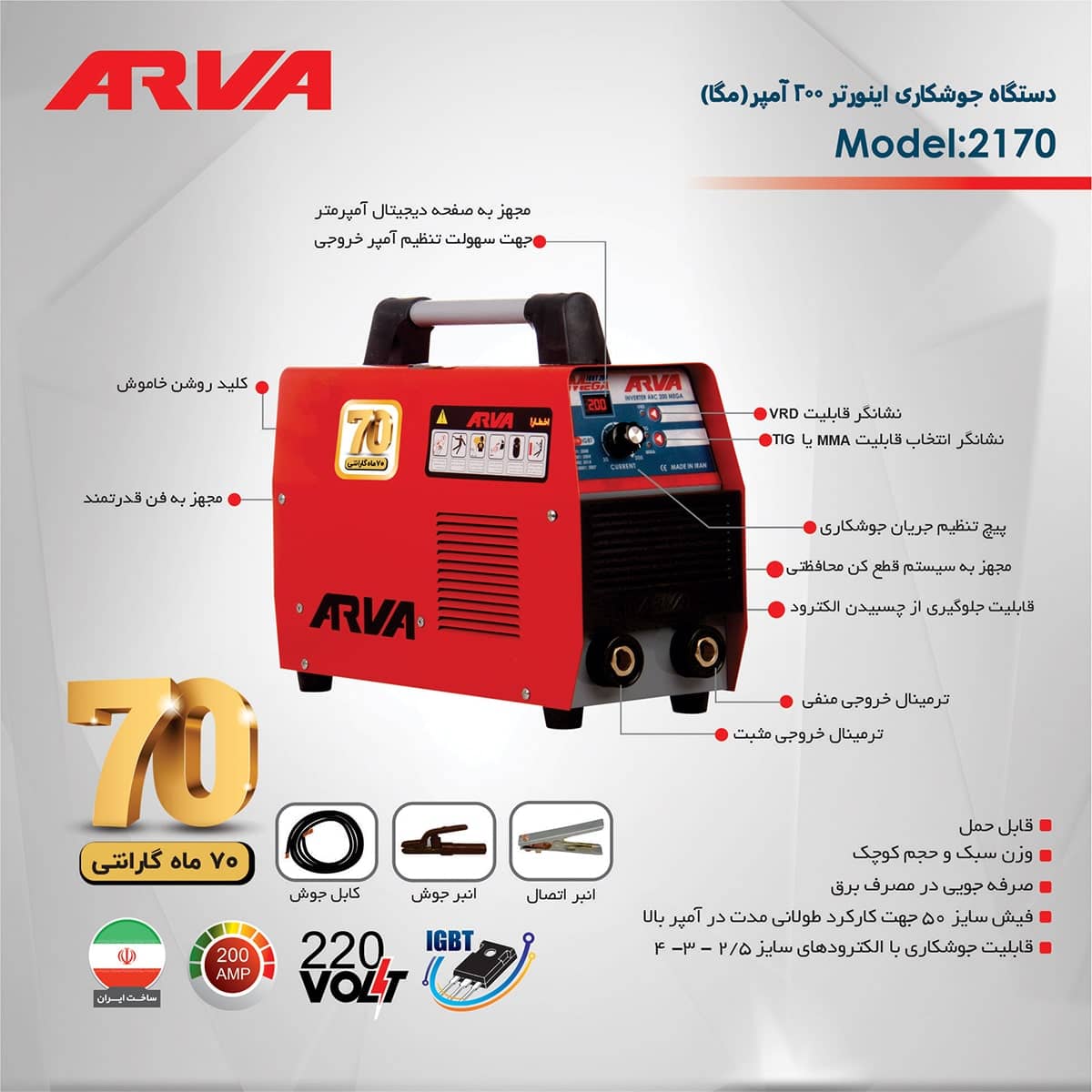

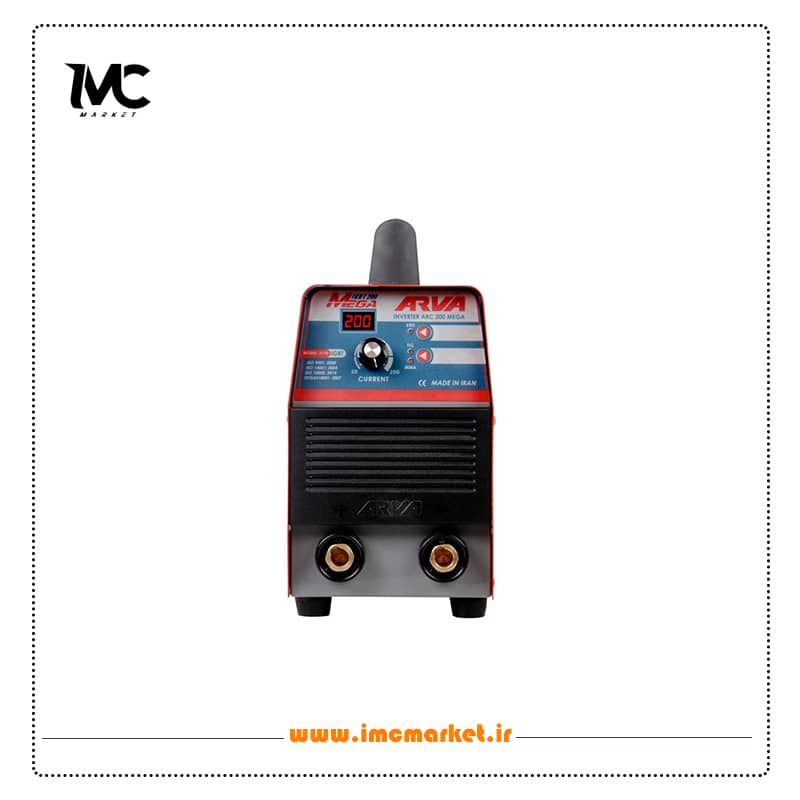

ولوم های دستگاه جوش ۲۰۰ مگا

ولوم CURRENT: این ولوم آمپر خروجی دستگاه را تغییر می دهد و برای تنظیم خروجی دستگاه جوش کاربرد دارد. که برای اینورتر ۲۰۰ آمپر مگا مقدار آن بین ۳۰ تا ۲۰۰ قابل تنظیم است.

ولوم ARC FORCE: به معنی ولوم جوش نفوذی است و همان طور که از نامش پیداست، منجر به افزایش نفوذ جوش بر روی قطعه کار می‌‏شود و همچنین برای جوشکاری آن دسته از قطعات کار که قطر نسبتا نازکی دارند به کار می رود که مقدار آن بین عدد ۱ تا ۱۰ قابل تنظیم می باشد. (این ولوم در دستگاه قدیمی وجود دارد)

تکنولوژی PWM و سوئیچ قدرت IGBT در اینورتر ۲۰۰ مگا آروا

در تعریف IGBT می توان این طور گفت که: ترکیبی از دو ترانزیستور متفاوت است. ترانزیستور به عنوان سوییچ، تقویت‌کننده، تثبیت‌کننده ولتاژ و نوسان‌ساز و … در مدارهای الکترونیکی کاربرد دارد. قبل از استفاده از IGBTها، ترانزیستورها به درستی عمل نمی‏‌کردند، بنابراین تلفات انرژی بسیاری در زمان استفاده از دستگاه به وجود می‏‌آمد. استفاده از قطعه IGBT سبب رفع شدن این مشکل شد.

پس از آن تکنولوژی PWM توانست سطح ولتاژ را در مقابل جریان راه ‏اندازی و اتصال کوتاه کنترل ‏کند. برای این دستگاه از ۴ عدد IGBT از نوع ۶۰N60 استفاده شده است.

ضریب توان دستگاه جوش اینورتر ۲۰۰ آمپر مگا

ضریب توان در یک دستگاه اینورتر جوشکاری را این گونه می توان تعریف کرد: نسبت توان حقیقی دستگاه به توان ظاهری آن. توان حقیقی، توانایی تبدیل انرژی الکتریکی به دیگر شکل‏‌های انرژی را مشخص می کند. اما توان ظاهری به مجموع توان حقیقی و توان راکتیو گفته می شود. در یک سیستم انتقال جریان متناوب، توان راکتیو در زمان انتقال توان حقیقی بر روی شبکه ایجاد می شود.

ضریب توان تعیین کننده توان دستگاه برای تولید کار مفید است. هر چه ضریب توان بیشتر باشد، جریان در مدار کاهش پیدا می کند و در نتیجه اتلاف انرژی کمتر می شود. ضریب توان در اینورتر مگا برابر با ۷۳% است. یعنی ۷۳ درصد از توان شبکه، صرف کار مفید می‌شود.

درجه عایق‏کاری اینورتر جوشکاری آروا مدل ۲۱۷۰

نوعی درجه‏ بندی برای عایق‏‌های حرارتی سیم‏‌پیچ‌‎‏ها وجود دارد که با نام NEMA شناخته می شود. این نوع از درجه بندی دارای چهار کلاس A، B، F و H می باشد. اگر درجه عایق بندی کلاس A باشد، حداکثر دمایی که دستگاه برای سیم‏‌پیچ‏‌هایش قادر به تحمل آن خواهد بود، معادل ۱۰۵ درجه سانتی‏گراد، در کلاس B برابر با ۱۳۰ درجه سانتی‏گراد، در کلاس F باشد، ۱۵۵ درجه سانتی‏گراد و اگر در کلاس H باشد، برابر با ۱۸۰ درجه سانتی‏گراد خواهد بود.

مقاومت الکتریکی سیم‏‌پیچ‏‌ها رابطه معکوس با توان دستگاه و رابطه‏ مستقیم با دمای سیم‏‌پیچ‌‏ها دارد. در واقع هر چه مقاومت الکتریکی سیم‏‌پیچ‌‏ها کمتر باشد، توان تحمل دستگاه بالاتر خواهد بود. زمانی که درجه بندی عایق های سیم پیچ های دستگاه کلاس F باشد، نشان دهنده توان بالای دستگاه نسبت به کلاس ‏های A و B است و شما می‏ توانید با خیال راحت‌تر و مدت زمان طولانی‏‌تر به کارکردن با دستگاه بپردازید.

درجه حفاظت بدنه دستگاه جوش آروا ۲۱۷۰

درجه حفاظت بدنه، یک مولفه مهم در جهت نگهداری و ایمنی دستگاه است. IP مخفف کلمه INGRESS PROTECTION به معنی حفاظت ورودی است که یک سیستم بین‏‌المللی محسوب می‌‏شود.

طبق این سیستم درجه‏ بندی بین المللی، عدد ۲ در مقابل IP نشان‏ دهنده استحکام بدنه در برابر اجسام سخت بزرگتر از ۲۱ میلی‏متر و عدد ۱ در مقابل IP نشان‏ دهنده استحکام بدنه دستگاه در برابر چکیده شدن آب بر روی دستگاه است. اما زمانی که حرف S در مقابل IP21 قرار داشته باشد، به این معنی است که دستگاه نباید در معرض ریزش باران قرار گیرد.

چرخه کاری (Duty Cycle) اینورتر جوشکاری آروا مدل ۲۱۷۰

چرخه کاری دستگاه جوش را این گونه می توان تعریف کرد: نسبت مدت‌ زمانی که دستگاه می‌تواند بی‌وقفه جوشکاری کند به زمان استراحت دستگاه.

گرچه که قطعات کوچک به کار برده شده در یک دستگاه جوش اینورتر به ‌سرعت گرم می‌شوند، اما با توجه به اندازه ی کوچکشان خیلی راحت‌تر و سریع‌تر می توانند خنک شوند. در دستگاه جوشکاری ترانسفورماتور معمولی، این قطعات بسیار بزرگ‌تر هستند و به همین دلیل تمایل دارند که گرما را ذخیره کرده و برای خنک شدن بیشتر طول می‌کشد.

به‌طورکلی چرخه‌های عملکرد با ماشین‌های مبتنی بر اینورتر به دلیل تفاوت در اندازه ترانسفورماتور بیشتر خواهد بود. چرخه کاری اینورتر جوشکاری ۲۰۰ مگا ۶۰% می باشد.
